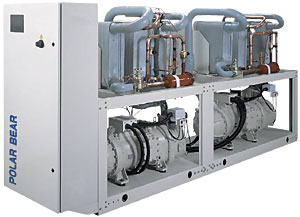

Чиллеры с конденсатором водяного охлаждения WVC/WVR

КОРПУС

Чиллеры WVС и WVR поставляются в стойком к атмосферным воздействиям корпусе, выполненном из оцинкованной стали с покрытием из порошковой эмали. Корпус состоит из несущего каркаса и съемных панелей. Корпус окрашен в цвет RAL 7035.

ХОЛОДИЛЬНЫЙ КОНТУР

В качестве хладагента используется R407C.

В состав холодильного контура входят следующие компоненты:

• смотровое стекло;
• фильтр-осушитель;
• терморегулирующий вентиль (ТРВ) с внешним выравниванием;
• клапан реверсирования холодильного цикла (только для моделей с режимом теплового насоса);
• соленоидный клапан (только для моделей с режимом теплового насоса);
• жидкостной ресивер (только для моделей с режимом теплового насоса);
• клапаны Шредера для технического обслуживания;
• аварийный клапан в холодильном контуре

КОМПРЕССОРЫ

Агрегаты укомплектованы спиральными компрессорами, оснащенными подогревателем картера и защитой от перегрузки, встроенной в обмотки электродвигателя. Компрессоры установлены в отдельном отсеке вне потока воздуха.

КОНДЕНСАТОР

Конденсатор представляет собой пластинчатый теплообменник непосредственного охлаждения из нержавеющей стали AISI 316. Использование конденсаторов данного типа обеспечивает значительное снижение массы заправляемого в систему хладагента и габаритных размеров агрегата.

ИСПАРИТЕЛЬ

Испаритель представляет собой пластинчатый теплообменник непосредственного охлаждения из нержавеющей стали AISI 316. Использование испарителей данного типа обеспечивает значительное снижение массы заправляемого в систему хладагента и габаритных размеров агрегата.Испаритель теплоизолирован эластичным материалом и может быть оснащен электронагревателем для защиты от замораживания (опция). Нагреватель защиты испарителя от замораживания представляет собой нагревательный электрический кабель, проложенный по испарителю и предназначенный для защиты водяного тракта испарителя от замораживания. Управление нагревателем осуществляет микропроцессорный контроллер. Каждый испаритель оснащен датчиком температуры системы защиты от замораживания.

МИКРОПРОЦЕССОРНАЯ СИСТЕМА УПРАВЛЕНИЯ

Система управления выполняет следующие функции: регулирование температуры воды, защита от замораживания, управление работой компрессора, контроль высокого и низкого давления в холодильном контуре, контроль срабатывания электрических автоматических выключателей.Система управления имеет вход для дистанционного включения/выключения чиллера и релейный выход сигнала об аварии. Система управления чиллеров в исполнении WVR имеет дополнительный вход для переключения режимов зима/лето.Контроллер чиллера может быть подключен к системе BMS с использованием протоколов Lonworks, Modbus и BACNet (опция). Выносная панель управления обеспечивает управление параметрами агрегата на расстоянии (опция).

СИСТЕМА БЕЗОПАСНОСТИ

Система безопасности включает в себя дополнительный датчик температуры для защиты от замораживания воды, датчик высокого давления в холодильном контуре, датчик низкого давления в холодильном контуре, аварийный клапан сброса давления в водяном контуре, датчик протока в водяном контуре, термозащиту компрессоров, реле контроля наличия и правильной последовательности фаз питающего напряжения.

УТИЛИЗАЦИЯ ТЕПЛА

Для повышения энергоэффективности чиллер может быть оборудован системой частичной утилизации тепла. Тепло используется для нагрева воды, например, в системе ГВС.

МОДЕЛИ С ПОНИЖЕННЫМ УРОВНЕМ ШУМА

В этих моделях компрессоры звукоизолированы и используются низкошумные вентиляторы.

ГИДРОМОДУЛЬ

Чиллеры могут поставляться со встроенным гидромодулем, в состав которого входят перечисленные ниже компоненты.Водяной бак-накопитель, теплоизолированный на заводе-изготовителе эластичным материалом и может быть оснащен электронагревателем для защиты от замораживания (опция). Комплект защиты от замораживания для чиллеров с гидромодулем включает в себя нагревательный электрический кабель, проложенный по испарителю и по трубам водяного контура, а также электронагреватель, установленный внутри накопительного бака водяного контура. Управление комплектом осуществляет микропроцессорный контроллер.Водяной насос центробежного типа предназначен для циркуляции воды в гидравлическом контуре. Управление насосом осуществляется с помощью микропроцессорного контроллера.В состав гидравлического контура могут входить (в качестве дополнительных принадлежностей) расширительный бак, предохранительный клапан, а также ручные краны с соответствующими фитингами.
